Chystáte se vylepšit výkon svého počítače novou grafickou kartou, ale nejste si jistí, jak ji správně zapojit a nastavit? V tomto článku vás krok za krokem provedeme celým procesem – od fyzického zapojení do základní desky přes instalaci ovladačů až po test teploty při zatížení. Ať už stavíte nový počítač, nebo upgradujete starší sestavu, poradíme vám, jak na to bez zbytečných komplikací.
Grafická karta je jedním z klíčových prvků výkonného počítače. Při její výměně nebo instalaci nového modelu ale nejde jen o pouhé zasunutí do slotu – důležitou roli hraje kompatibilita, dostatečné napájení i správná konfigurace v systému. Než se pustíte do samotné instalace, vyplatí se vědět, co všechno je potřeba zkontrolovat a připravit, abyste předešli zbytečným problémům a zajistili bezproblémový chod počítače.
Ještě předtím, než se dostanete k fyzickému zapojení grafické karty do PC, na vás bude čekat jeden z nejdůležitějších úkolů. Kompatibilitu grafické karty se zbytkem sestavy nelze podcenit a je nutné ji ověřit ještě před samotným nákupem karty.

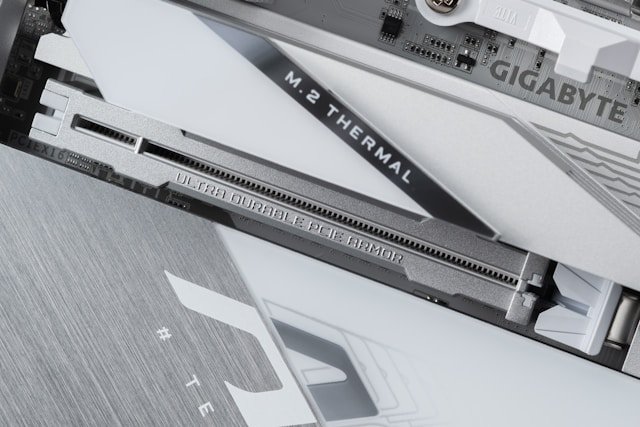

Jako první by vás měla zajímat kompatibilita grafické karty se základní deskou, respektive jejím PCI-E x16 slotem, který slouží právě pro připojení grafiky na desku. GPU sice jsou vždy zpětně kompatibilní, přesto je generace PCI-E rozhraní v některých případech důležitá. Nejnovější grafické karty používají rozhraní PCI-E 5.0, ideálně by proto toto rozhraní měl podporovat také slot na desce.
Pokud však máte desku s PCI-E 4.0, nepředstavuje to významný problém – karta s PCI-E 5.0 v něm bude fungovat bez problémů jen s malým dopadem na snímkovou frekvenci (to samé pak lze říci také o kartě s PCI-E 4.0 v desce s PCI-E 3.0). Větší problém by nastal ve chvíli, kdybyste kartu s PCI-E 5.0 připojili na desku s PCI-E 3.0 – snížení výkonu karty by bylo výraznější (ovšem stále ne nijak dramatické).
Pro optimální výkon je tedy ideální, aby grafika a základní deska podporovaly stejnou generaci PCI-E rozhraní. Zjistěte si tedy přesný model vaší základní desky a poté si na stránkách výrobce v jejích specifikacích najděte, který PCI-E standard je jejím PCI-E x16 slotem podporován.
| Generace PCI-E | Šířka pásma (x16) |
| PCI-E 1.0 | 8 GB/s |
| PCI-E 2.0 | 16 GB/s |
| PCI-E 3.0 | 32 GB/s |
| PCI-E 4.0 | 64 GB/s |
| PCI-E 5.0 | 128 GB/s |
Obě nejznámější značky grafických karet – NVIDIA i AMD, vždy ke svým kartám uvádí také doporučený minimální výkon zdroje (třeba k novým a vysoce výkonným RTX 5090 a RTX 5080 jsou uváděny 1000W a 850W zdroje, zatímco ke střední třídě RTX 5070 či 5070Ti je uváděno 750 W). Při přetaktování grafické karty pak může být potřeba ještě výkonnější zdroj.
Před instalací nové grafické karty se proto ujistěte, že váš zdroj má pro její napájení dostatečný výkon, v opačném případě riskujete nestabilní systém či dokonce fyzické poškození zdroje. Do výkonu zdroje, který potřebujete, ale musíte započítat i všechny ostatní PC komponenty včetně interních disků, RAM pamětí či externích periferních zařízení (napájených z počítačového zdroje).

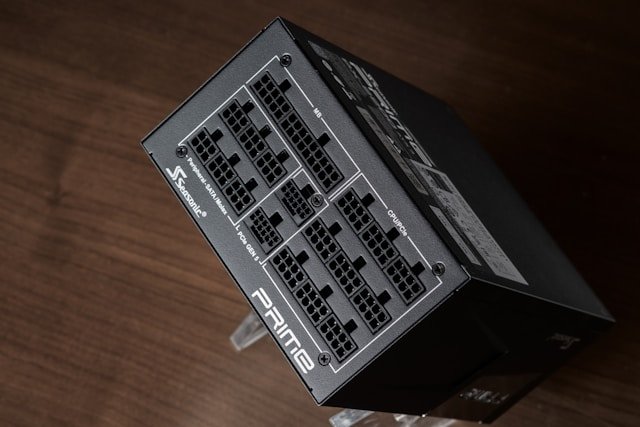

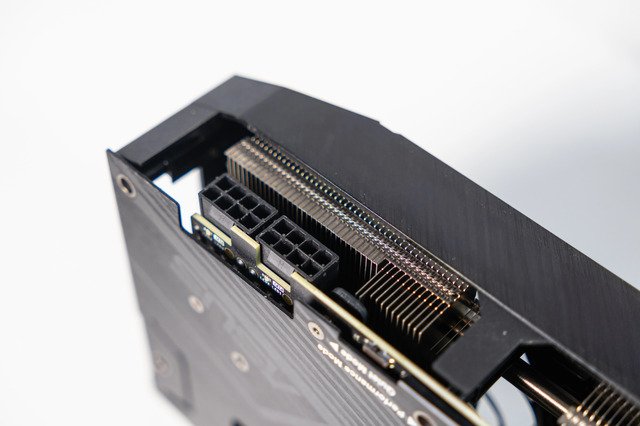

Vedle výkonu zdroje jsou důležité i jeho kabely a konektory. Existují dva hlavní typy napájecích konektorů pro GPU, první je robustní 8pinový blok, někdy s částí, která se odlomí a změní se na 6pinový blok. Druhým je větší 16kolíkový konektor s blokem 12 pinů, nad nímž následují 4 malé kolíky, jedná se o konektor 12VHPWR. Existují i další, včetně 12pinového konektoru, který používá společnost NVIDIA u některých grafických procesorů RTX 3000, ale všechny nejnovější grafické procesory používají buď 6/8pinový, nebo 16pinový konektor.
Dobře si proto prohlédněte kabely vašeho zdroje a zjistěte, co máte. Pokud je váš zdroj modulární, mohou být pro něj další kabely i v krabici. Pokud chcete připojit novou 16pinovou grafickou kartu a váš zdroj nemá žádné 16pinové kabely, budete muset použít adaptér. Ten je u 16pinových grafik vždy součástí balení, abyste je mohli připojit a napájet i pomocí 8pinových kabelů. Musíte se však ujistit, že pro váš konkrétní model GPU máte těchto kabelů dostatek. Třeba u RTX 5090 budete potřebovat 4, u RTX 5080 3 a u RTX 5070 zase 2. Je tedy nutné spočítat si 8pinové napájecí konektory zdroje – tak zjistíte limit toho, s čím je kompatibilní.
S grafikou musí být kompatibilní také PC skříň. Zde je to ale jednoduché – jde pouze o to, aby se grafika do skříně vešla fyzicky (a to včetně dostatečného prostoru pro bezpečný ohyb napájecího kabelu). Zjistěte si proto, jakou maximální velikost grafické karty vaše skříň pojme (buď ve specifikacích skříně nebo fyzickým změřením volného místa uvnitř skříně). Pokud se jedná o výkonnější grafickou kartu, měli byste si pohlídat také dostatečné chlazení skříně.

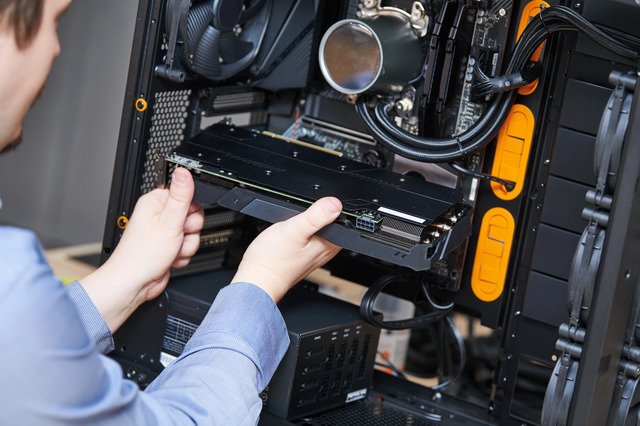

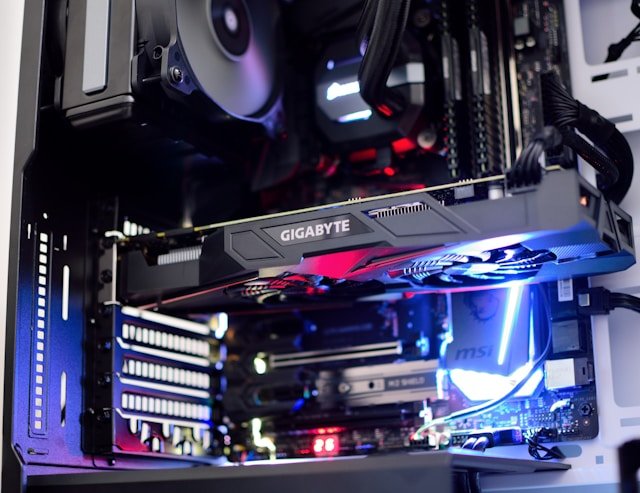

Fyzická instalace nové grafické karty do PC není ničím složitým. Na základní desce nejdříve identifikujte primární PCI-E x16 slot (obvykle se nachází nejblíže socketu procesoru, pokud si však nejste jistí, jistější je nahlédnout do příručky k vaší základní desce, kde najdete její podrobné schéma).
Jakmile budete mít správný slot, na jeho západku není třeba tlačit. Zavírací mechanismus kartu upevní na místě automaticky sám. Vy tedy pouze podle výřezů zarovnáte konektor na grafické kartě s PCI-E slotem, umístíte zadní plechovou stranu karty s výstupy do prostoru mezi deskou a zadní stranou skříně tak, aby plíšek s výstupy grafiky zapadl do otevřené pozice v zadní stěně skříně, a poté zatlačíte na kartu.
Nepoužívejte při tom nepřiměřenou sílu, karta má po mírném zatlačení sama snadno zapadnout na své místo a vy pak uslyšíte cvaknutí. Jakmile je karta ve slotu a zajištěná západkou, pomocí šroubků ji u zadního plíšku s výstupy přišroubujte k zadní stěně skříně.
Pokud nestavíte zcela novou sestavu, nýbrž měníte starý model za novou grafiku, před instalací nové grafické karty budete samozřejmě muset udělat hned několik věcí – napřed odinstalovat ovladače staré grafiky, poté odpojit její napájecí kabely, a nakonec jí z PC vyjmout.
Při fyzickém vyjímání karty buďte opatrní. Budete muset tlačit západku slotu, aby byl odemčený, a zároveň se snažit kartu opatrně vytáhnout ven. Kartu netahejte silou, naopak se jí snažte jemně vyviklat.

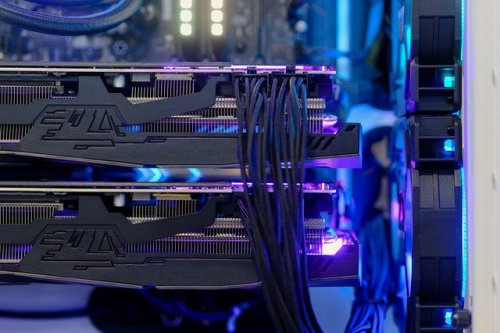

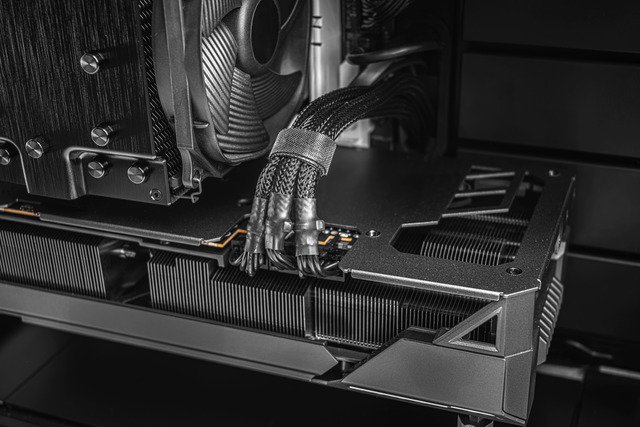

Po instalaci karty do slotu na desce přijde ve většině případů řada na připojení přídavných napájecích kabelů. Konkrétní postup se bude odvíjet hlavně od toho, jakou grafiku jste si pro PC vybrali, respektive jaká je její konektivita
Variant je hned několik. Pokud instalujete novou kartu s 12VHPWR konektorem a máte také zdroj s 12VHPWR konektorem, pak je jednoduše kabelem propojíte napřímo mezi sebou. Pokud zdroj tento konektor nemá, napřímo jej lze s grafikou propojit pomocí 2 8pinových konektorů – použít však musíte kabel s 2 8pinovými konektory na jednom konci (do zdroje), a 12+4pinovým konektorem na druhém konci (do grafiky).
V případě použití 8pinových konektorů na zdroji a čistě 8pinových kabelů musíte pro připojení 12VHPWR karty použít přiložený adaptér. Ke zdroji připojíte potřebný počet 8pinových kabelů (podle požadavků konkrétních modelů karty nejčastěji 2,3 nebo 4) a „svedete“ je do adaptéru. Ten poté připojíte ke kartě a grafika je zapojená.
V případě karet s 6 či 8pinovými konektory je pak postup jasný – zdroj a grafiku pouze propojíte požadovaným počtem těchto kabelů (podle různých modelů grafik může jít třeba o 1 6pinový či 8pinový kabel, vzájemnou kombinaci 8pinového a 6pinového kabelu, 2 8pinové kabely či 3 8pinové kabely).
Co se týče obecných pokynů pro bezpečné připojování napájecích kabelů, v případě 6 nebo 8pinových se stačí ujistit, že 2kolíková část je hned vedle 6pinové části každého 8pinového konektoru (měl by tam být zářez pro zarovnání). Pokud instalujete 16pinový kabel do 12VHPWR konektoru a používáte při tom adaptér, pak se musíte ujistit, že všechny 8pinové kabely, které k němu připojujete, jsou do něj zcela zasunuty. Adaptér do karty poté připojte tak, že srovnáte pozici jeho 4pinové části se zásuvkou na kartě – pokud byste to neudělali, adaptér nepřipojíte, do zásuvky se totiž zasune pouze ve správné pozici.
Celkově shrnuto je při připojování napájení karty, ať už v podobě jakýchkoli kabelů, nejdůležitější dbát na to, abyste připojili všechny napájecí kabely, které karta vyžaduje, a to do správných konektorů, a pak také na to, aby veškeré konce všech kabelů ve všech propojovaných částech byly do svých konektorů zcela a pevně dotlačeny – všechno musí všude dosedat a nikde nesmí vykukovat ani kousek vnitřních částí zástrček na kabelech. Při každém připojení byste tedy měli uslyšet cvaknutí.
Po důkladném zapojení všech kabelů a pečlivé kontrole se nakonec ujistěte, že kabely nejsou v žádných místech ostře zalomeny ani krouceny a nikde nepřekáží žádným ventilátorům.

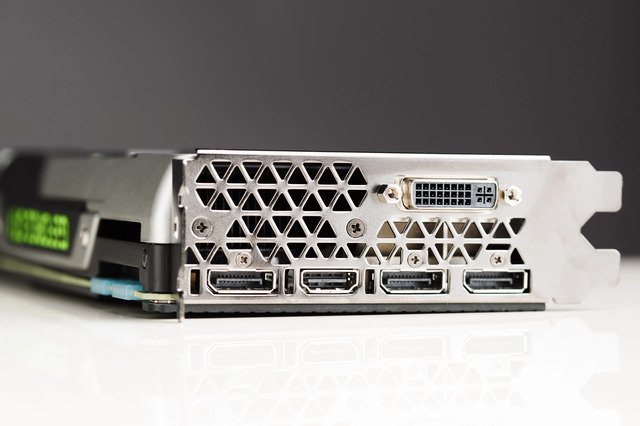

Po interních napájecích kabelech nezapomeňte v závislosti na typu monitoru zapojit také buď DisplayPort kabel nebo HDMI kabel, abyste k sestavě připojili váš pracovní monitor. To už samozřejmě probíhá z vnější strany skříně, kdy kabel připojíte k zadnímu plíšku grafiky, který vyplňuje pozici v zadní části skříně a nabízí vám jednotlivé výstupy.
Jakmile máte kartu nainstalovanou, připojenou a skříň zavřenou, můžete zapnout počítač. Po přidání nového kusu hardwaru se téměř vždy vyplatí při prvním zapnutí vstoupit do BIOSu. V tomto případě hledejte něco jako Advanced Settings a poté PCI-E Settings. Poté se ujistěte, že slot na základní desce je nastavený na nejnovější možný PCI-E standard (u novějších komponent je to PCI-E 5.0, nejrozšířenější je však stále starší PCI-E 4.0). Tím se ujistíte, že slot na desce opravdu pracuje se stejnou generací PCI-E jako grafika a nedochází tak ke zbytečnému snižování výkonu.
Po případné změně nastavení v BIOSu a restartu počítače vás v dalším kroku nemine aktualizace ovladačů. Bez nich by nová grafika nemohla nikdy správně fungovat.
V závislosti na značce karty proto navštivte oficiální stránky AMD, NVIDIA nebo Intel. Tam se k balíčku s ovladači, které vaše karta potřebuje, proklikáte tím, že zadáte její model a verzi operačního systému, který používáte.
Poté si instalační balíček s ovladači můžete stáhnout a nainstalovat jej podle pokynů instalačního průvodce. Nakonec je pak většinou potřeba ještě restartovat počítač, aby se provedené změny mohly projevit.
Nejčastějším problémem po zapojení grafiky je její absence v systému po zapnutí počítače. Ve chvíli, kdy karta není systémem detekována, problém nastal určitě už při jejím zapojování. Počítač v takovém případě opět otevřete a přesvědčte se, zda jste kartu zcela dotlačili do PCI-E slotu. Pokud je karta správně usazena a stále není detekována, vyzkoušejte jiný slot PCI-E, máte-li jej k dispozici. Pokud jste nepostupovali opatrně, při instalaci karty do prvního slotu mohlo dojít k jeho poškození.
Pokud máte v PC výhradně dedikovanou grafiku, dalším typickým problémem může být naprostá absence grafického výstupu, tedy nefunkční displej. Opět se proto ujistěte, zda je karta správně usazena v PCI-E slotu a také zda je k ní správně připojený monitor. Překontrolujte také to, zda jsou všechny napájecí kabely grafické karty správně připojeny.
V případě jakéhokoliv problému s grafickou kartou se velmi hodí, pokud jste si vybrali procesor s integrovaným grafickým čipem. Počítač můžete totiž normálně používat a hledat důvod problému např. v BIOS.
Dalším běžným problémem pak bývají také potíže s výkonem. Ujistěte se proto, že jste ovladače grafické karty aktualizovali na nejnovější možnou verzi. Pokud nic nepomáhá, chyba bude možná ve starší verzi BIOSu, vyzkoušejte proto aktualizovat i tento firmware základní desky.
Pokud jste kartu připojili správně a vše funguje, jak má, na závěr přistupte k otestování její provozní teploty. Vašim cílem bude zjistit teplotu grafické karty při vyšší zátěži. K jejímu monitorování můžete využít třeba program GPU-Z. Tato šikovná utilita vám kromě teploty karty a jejího hotspotu zobrazí také frekvenci, se kterou karta pracuje, počet otáček ventilátorů a množství dalších užitečných údajů. Abyste je získali, po stažení a instalaci programu musíte přejít do části Sensors.
Během testu spusťte GPU-Z a nechte jej běžet na pozadí. Poté zkuste počítač na určitou dobu vystavit nejvyšší možné zátěži, jaká jej při vaší běžné pracovní činnosti bude čekat (spusťte tedy například náročný grafický software, ve kterém se běžně pohybujete, a po určitou dobu v něm pracujte). Z GPU-Z pak po ukončení činnosti vytěžíte potřebné údaje a zjistíte, zda se vaše grafika nepřehřívá.
Zamezit přehřívání je jedním z nejefektivnějších způsobů, jak zrychlit počítač. Bohužel právě to je důvodem, proč v případě grafických karet do notebooků není možná jejich výměna. Přenosné počítače jsou totiž konstruovány tak, aby jejich grafiky striktně odpovídaly možnostem jejich chlazení a nedocházelo k přehřívání.
Pokud si pohlídáte kompatibilitu grafické karty se zdrojem a základní deskou, samotné její fyzické zapojení nebude ničím složitým a s naším návodem to zvládne každý. Důležité je opatrně zapojit kartu do slotu a poté pečlivě připojit všechny napájecí kabely. Jakmile pak připojíte monitor, pohrajete si s nastavením nové karty a nainstalujete její ovladače, budete mít hotovo.
